中空式顯微鏡平台

5-JTH-C7-series

高負載 高精度 低震動

JT-Series雙軸平台具有水平XY方向移動的功能,平台本身具有整體厚度較小、高XY方向正交度、高精度、高負載、低震動的特性,適合應用於顯微鏡成像系統、自動XY定位系統中,如有底部光源需求時可以選擇JTH-Series

可以選擇安裝編碼器(馬達)或線性編碼器(光學尺)

可選擇平台實心(JT-系列)或平台中空(JTH-系列)

多行程選擇100mm/130mm/250mm/350mm

高精度線性軌道

高重複精度

更高的定位精度

低震動

產品規格表

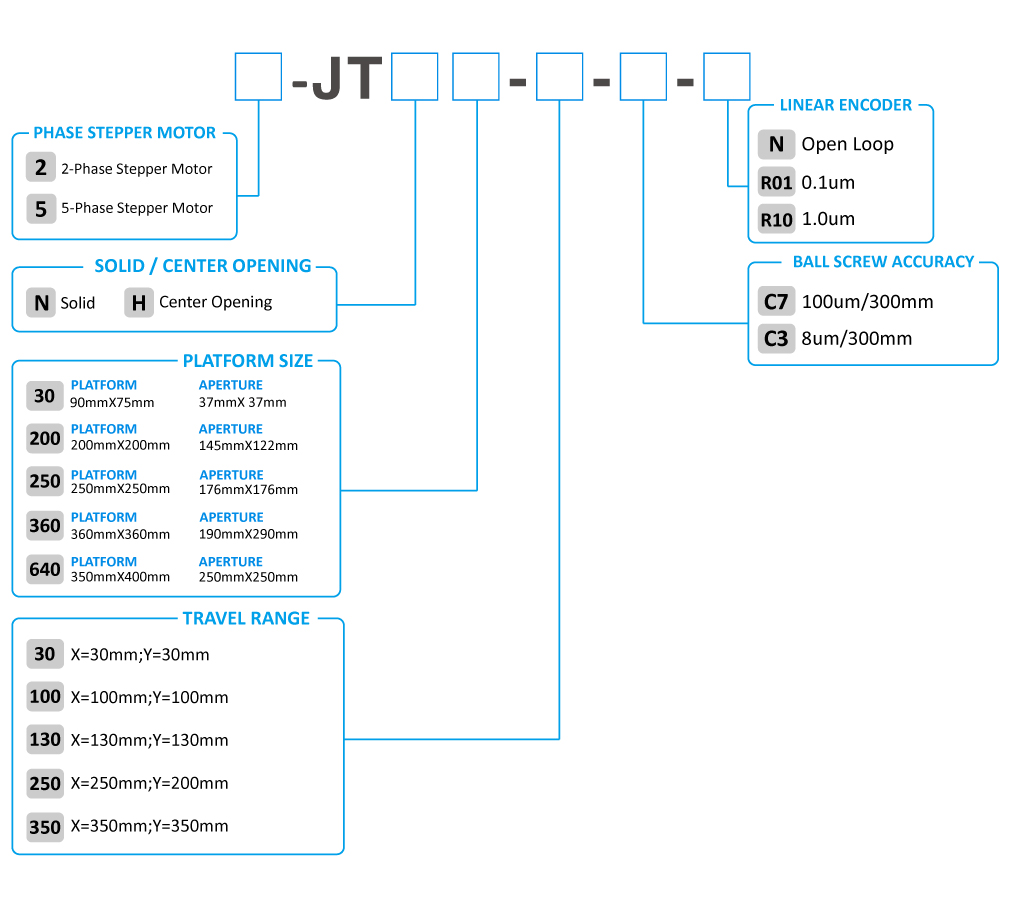

產品型號
5-JTH90-30-C3 5-JTH200-100-C3 5-JTH250-130-C3 5-JTH360-250-200-C3 5-JTH640-350-C3
中空區尺寸
37X37mm 145x122mm 176x176mm 190x290mm 250x250mm
平台尺寸
75X90mm 200X200mm 250X250mm 360X360mm 400X340mm
位移行程
X=30mm,Y=30mm X=100mm,Y=100mm X=130mm,Y=130mm X=250mm,Y=200mm X=350mm,Y=350mm
1600分割解析度
0.625um 0.625um 0.625um 1.25um 2.5um
螺桿定位精度
8um  @   30mm 10um @  100mm 10um @  130mm 15um @   250mm 15um  @  350mm
平行度 20um 20um 20um 30um 50um
重複精度 ≤2um ≤2um ≤2um ≤3um ≤3um
重量 1.5kg 4.3Kg 5Kg 10Kg 19Kg
圖面




型號 / 敘述 交期 單價 數量. 購物車
5-JTH90-30-C3

C3-1.0mm滾珠螺桿/行程 30mm/5相位步進馬達/線性滾珠鋼軌

Contact us
NT$0
5-JTH200-100-C3

C3-1.0mm滾珠螺桿/行程100mm/5相位步進馬達/線性滾珠鋼軌

Contact us
NT$0
5-JTH250-130-C3

C3-1.0mm滾珠螺桿/行程130mm/5相位步進馬達/線性滾珠鋼軌

Contact us
NT$0
5-JTH360-250-200-C3

C3-4.0mm滾珠螺桿/行程X=250mm,Y=200mm/5相位步進馬達/線性滾珠鋼軌

Contact us
NT$0
5-JTH640-350-C3

C3-4.0mm滾珠螺桿/行程350mm/5相位步進馬達/線性滾珠鋼軌

Contact us
NT$0
