標準狹縫

單片式精密狹縫 有外框式精密狹縫
  (外框材質:6061-T6 Aluminum)

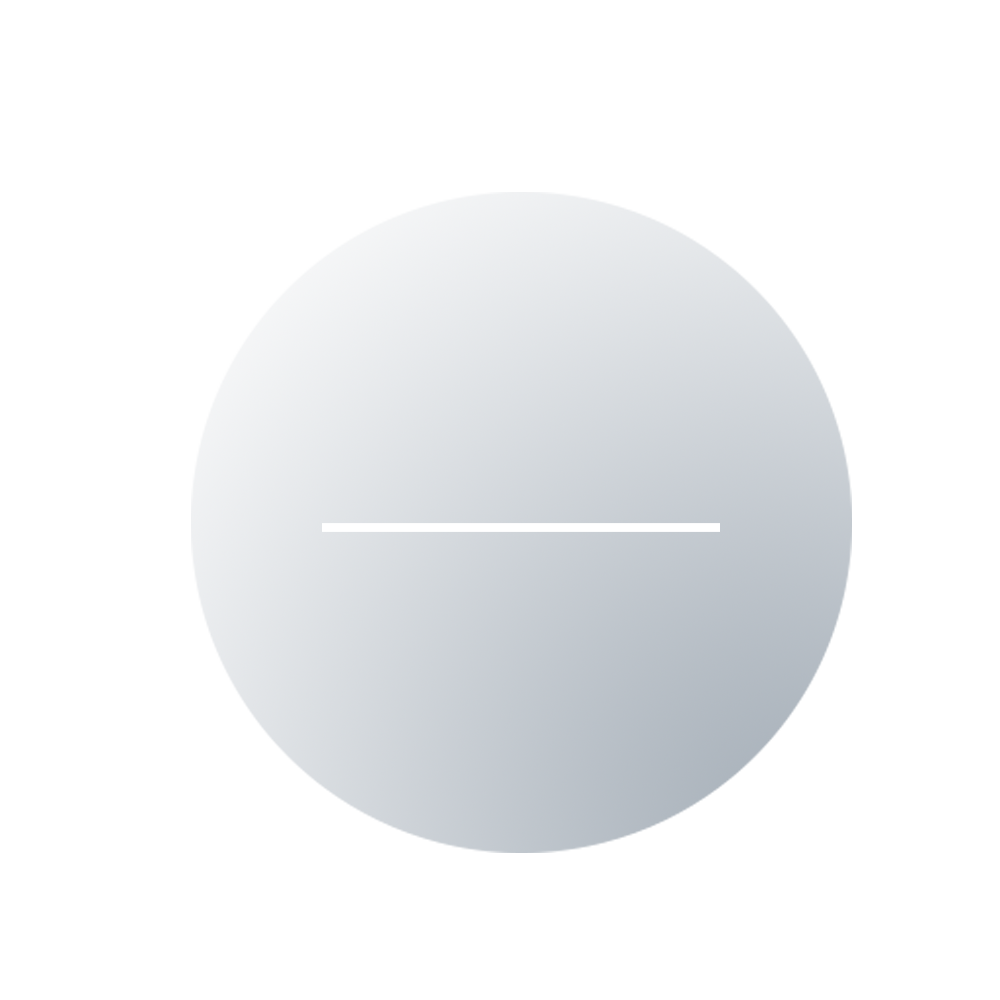

• 單片式精密狹縫 2.5um to 100um

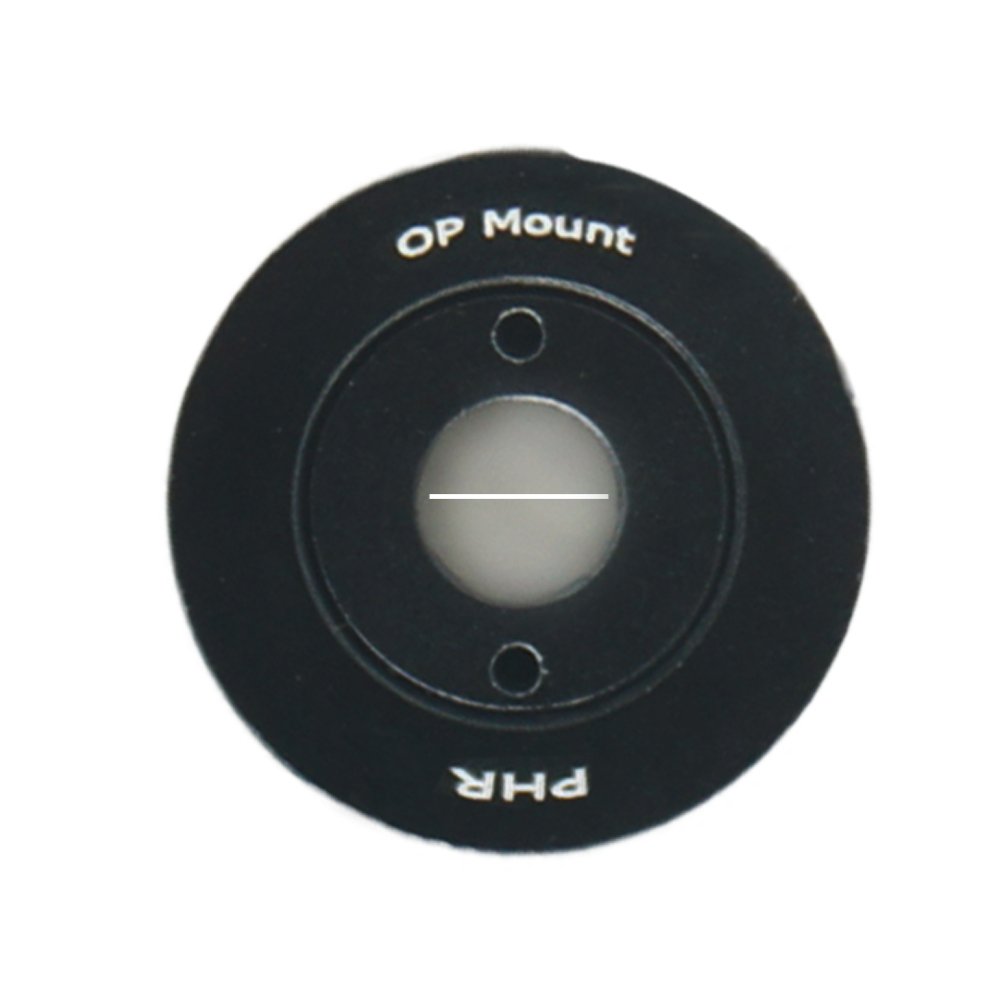

• 有外框式精密狹縫 2.5um to 100um

• 如需要0.5吋外殼可與我們聯繫

※ 須注意在安裝精密狹縫時，請用軟性小鑷子進行操作，由於狹縫非常薄，非常容易因變形導致狹縫無法正常使用。

※B  : 2-2.5  &  1-2.5H 不鏽鋼針孔雙面會增加鎳(銀色)或鈹銅(金色) 整體厚度為 127um，不銹鋼厚度為12.7um。

產品規格表 / 圖面

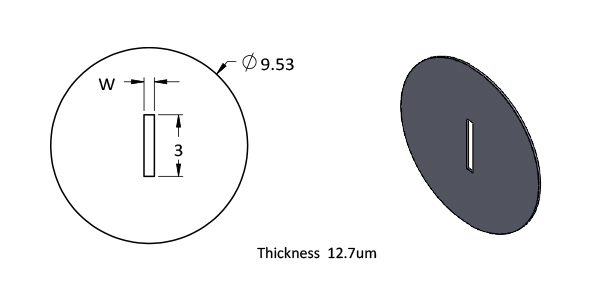

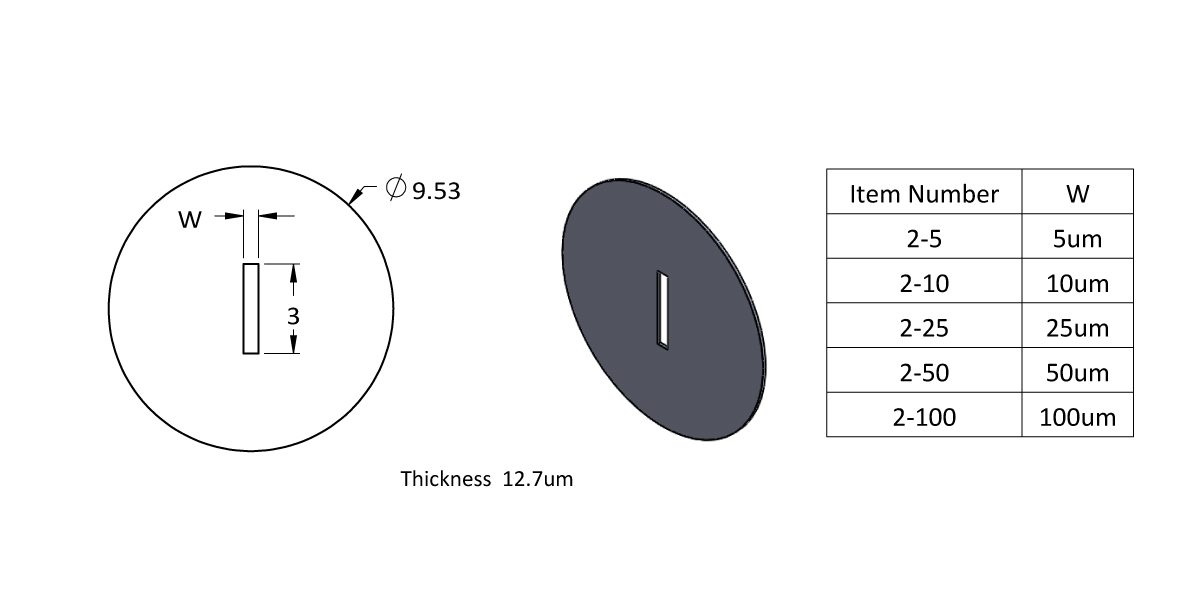

單片式精密狹縫
狹縫材質: ※B 300 Series Stainless Steel +(BeCu or Ni)
型號 狹縫尺寸 公差 外徑 狹縫厚度
2-2.5 2.5umX3mm +1um/-0.5um 9.53mm 127um















狹縫材質 :300  Series Stainless Stee
型號 狹縫尺寸 公差 外徑 狹縫厚度
2-5 5umX3mm ±1um 9.53mm 12.7um
2-10 10umX3mm ±1um
2-25 25umX3mm ±2um
2-50 50umX3mm ±2um
2-100 100umX3mm ±4um

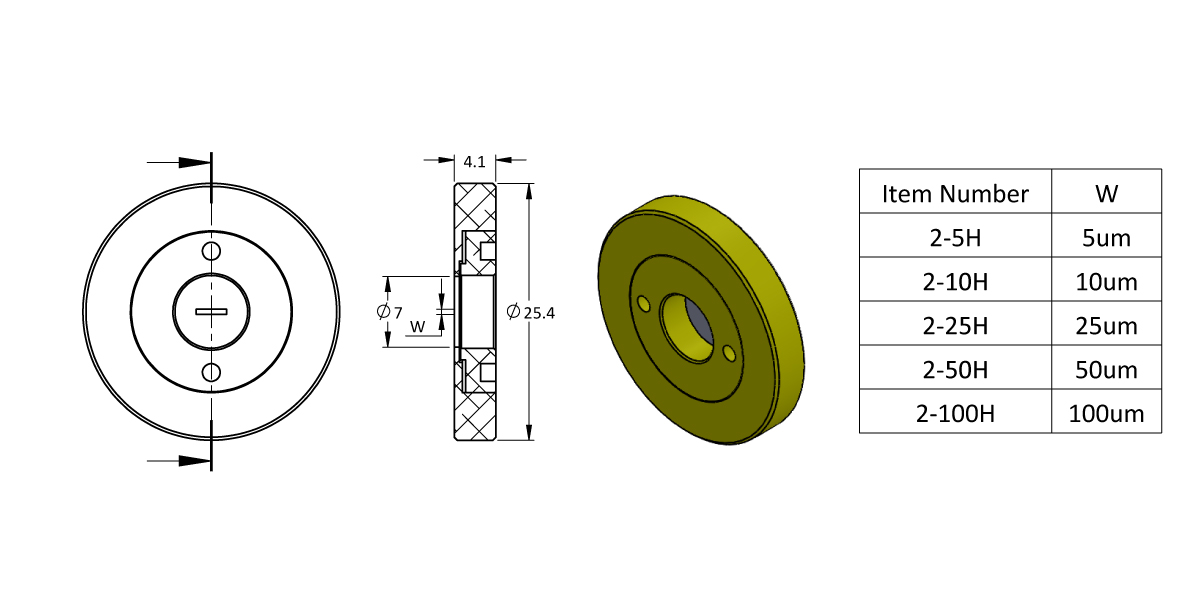

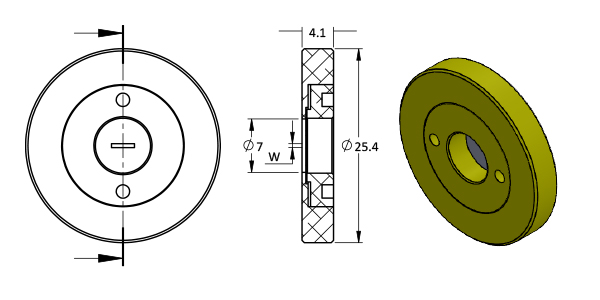

有外框式精密狹縫
狹縫材質:※B 300 Series Stainless Steel +(BeCu or Ni)
型號 狹縫尺寸 公差 外框外徑 狹縫厚度 外框厚度
2-2.5H 2.5umX3mm +1um/-0.5um 25.4mm 127um 4.1mm

狹縫材質:300  Series Stainless Steel
型號 狹縫尺寸 公差 外框外徑 狹縫厚度 外框厚度
2-5H 5umX3mm ±1um 25.4mm 12.7um 4.1mm
2-10H 10umX3mm ±1um
2-25H 25umX3mm ±2um
2-50H 50umX3mm ±2um
2-100H 100umX3mm ±4um





型號 / 敘述 交期 單價 數量. 購物車
2-2.5

標準狹縫 寬2.5um /單片式
In Stock
NT$4455
2-5

標準狹縫 寬 5um /單片式
In stock
NT$3087
2-10

標準狹縫 寬 10um /單片式
In stock
NT$3087
2-25

標準狹縫 寬 25um /單片式
In stock
NT$2313
2-50

標準狹縫 寬 50um /單片式
In stock
NT$2313
2-100

標準狹縫 寬100um /單片式
In Stock
NT$2313
2-2.5H

標準狹縫 寬2.5um /直徑25.4mm 外框
In Stock
NT$4815
2-5H

標準狹縫 寬 5um /直徑25.4mm 外框
In stock
NT$3459
2-10H

標準狹縫 寬 10um /直徑25.4mm 外框
In stock
NT$3459
2-25H

標準狹縫 寬 25um /直徑25.4mm 外框
In stock
NT$3459
2-50H

標準狹縫 寬 50um /直徑25.4mm 外框
In stock
NT$2703
2-100H

標準狹縫 寬100um /直徑25.4mm 外框
In Stock
NT$2703
