產品規格表 Specification
 • 鏡片尺寸: Ø 20mm
 • 調整螺絲: 100TPI (0.25mm)
 • 調整範圍: ±3度
 • 調整精度: 0.4度每圈
 • 調整方向: θxθy
 • 鎖定功能: 可選擇
 • 左右功能: 可選擇

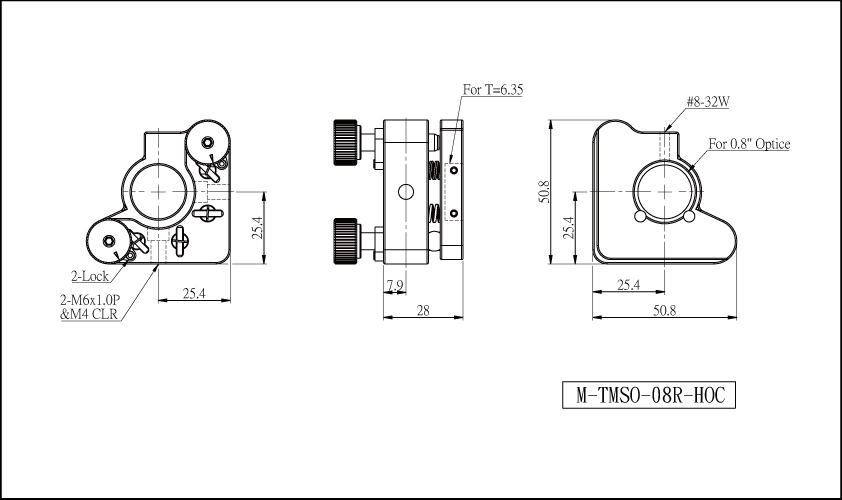

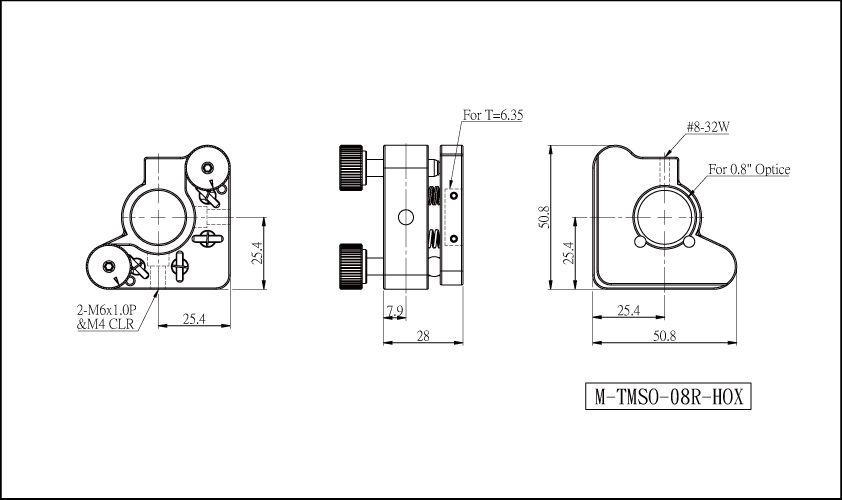

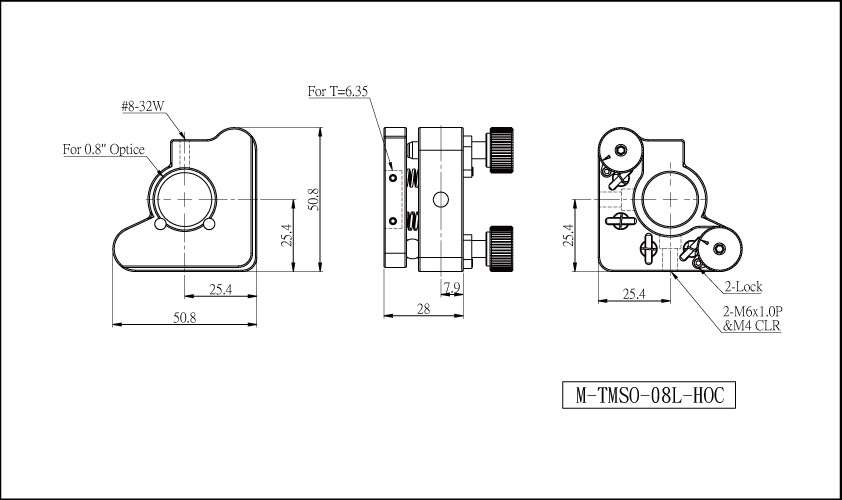

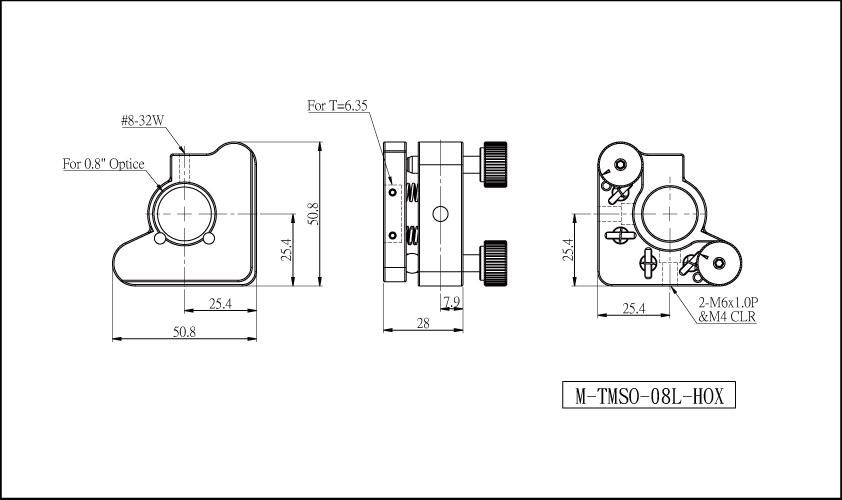

規格圖面 2D-Drawing



2軸經濟型光學調整20毫米鏡架

TMSO-08-series

經濟型 包覆式 100TPI 2軸

• TMSO-08適合安裝直徑20mm的鏡片，透過上方的固定螺絲與下方兩個固定點，可以穩定的固定住鏡片，此外提供鎖定版本與標準版本可以選擇。

• 可用M4有頭螺絲或M6止付螺絲與其他機械結構結合
相關產品 Related Products

型號 / 敘述 交期 單價 數量. 購物車
M-TMSO-08R-HOX

20毫米雙軸鏡架/右手布局/經濟型
In stock
NT$1230
M-TMSO-08L-HOX

20毫米雙軸鏡架/左手布局/經濟型
In stock
NT$1230
M-TMSO-08R-HOC

20毫米雙軸鏡架/右手布局/鎖定/經濟型
In stock
NT$1630
M-TMSO-08L-HOC

20毫米雙軸鏡架/左手布局/鎖定/經濟型
In stock
NT$1630
