M-5-MR-66

M-5-MR-66

M-5-MR-66

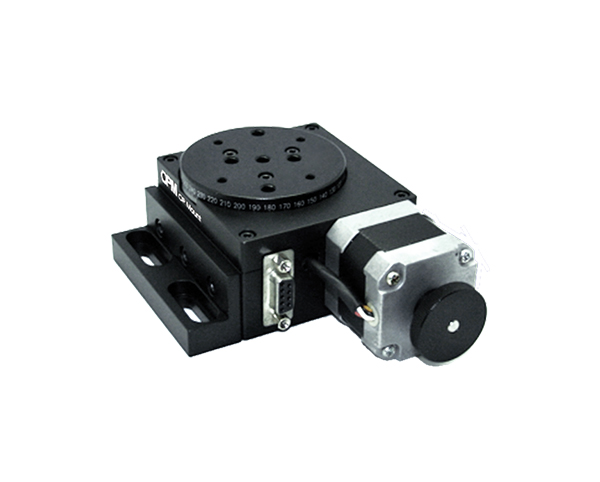

實心電控旋轉台
Stage Size :
Ø 66 mm
Aperture :
None
Reduction ratio :
Worm gear(1:90)
Motor : 5 - phase stepping motor
2D drawing :  3D STEP :

重量 : 1.5KG 發貨日 : Inquiry

價格:NT$32500

數量:

  Part Number M-5-MR-66
  Stage Size (mm) Ø 66
  Aperture (mm) None
  Reduction ratio Worm gear(1:90)
  Material Aluminum / Copper
  Weight 1.5Kg
  Resolution  (Full)   [°/pulse] 0.008
 (Half)   [°/pulse] 0.004
 (20000)   [°/pulse] 0.0002
  Max Speed  [ ° /sec ] 45
  Positioning Accuracy[ ° ] 0.1
  Positioning Repeatability[ ° ] + /- 0.05
  Load Capacity[ N ] 49 ( 5.0 Kgf )
  Limit  Sensor( - pulse  direction ) Photoelectric Sensor ( NPN ) ; CCW direction stop at near 0 degree ; CW direction to  ∞
  Origin Sensor Photoelectric Sensor  ( NPN )
  Sensor  Volatage DC 5V - DC 24 V
 Current 15mA or less
 Control Output NPN Open Collector Transistor /Output DC 30V , 50mA or less
  Motor  Type 5 - phase stepping motor
 Step Angle 1.8 °

(搭配 CTC-5 - 口 - 口 200 系列控制器)
