產品規格表 Specification
 • 鏡片尺寸 : Ø 30mm
 • 調整螺絲 : FEC : 127 TPI(0.2mm)
 • 調整螺絲 : HOC/HOX : 100TPI(0.25mm)
 • 調整範圍 : ±3度
 • 調整精度:0.4度/每圈
 • 鎖定功能:可選擇
 • 調整方向 : θxθy
 • 鎖定功能 : 可選擇

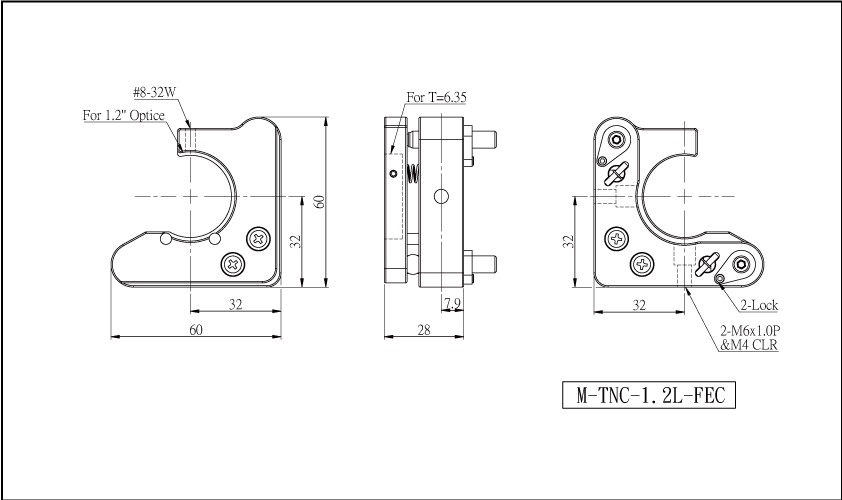

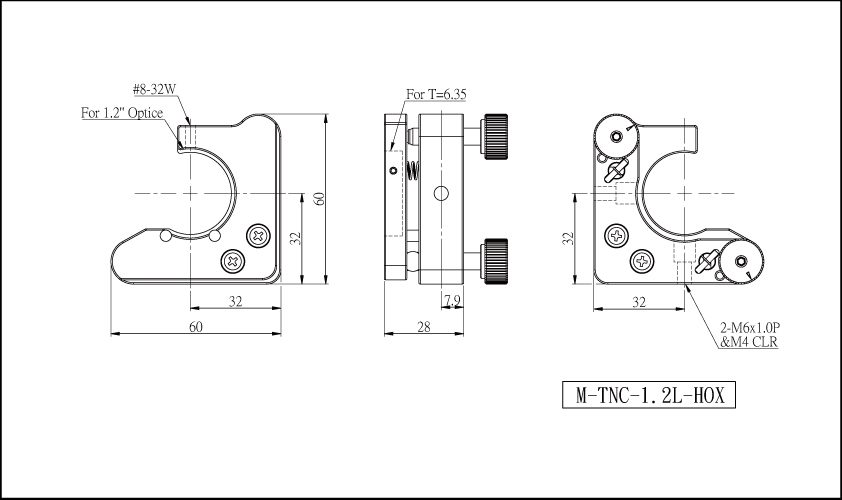

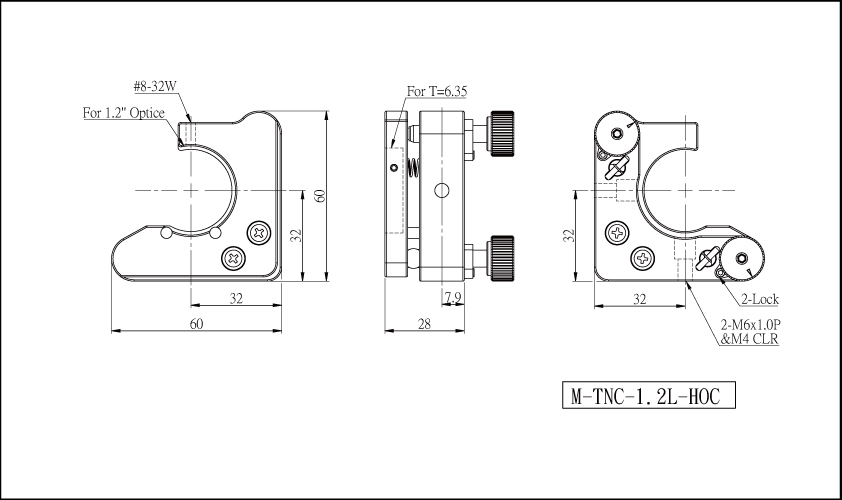

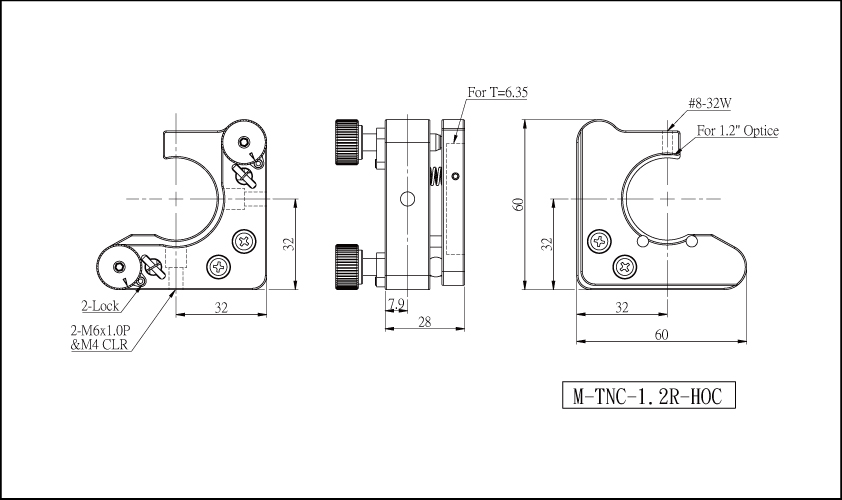

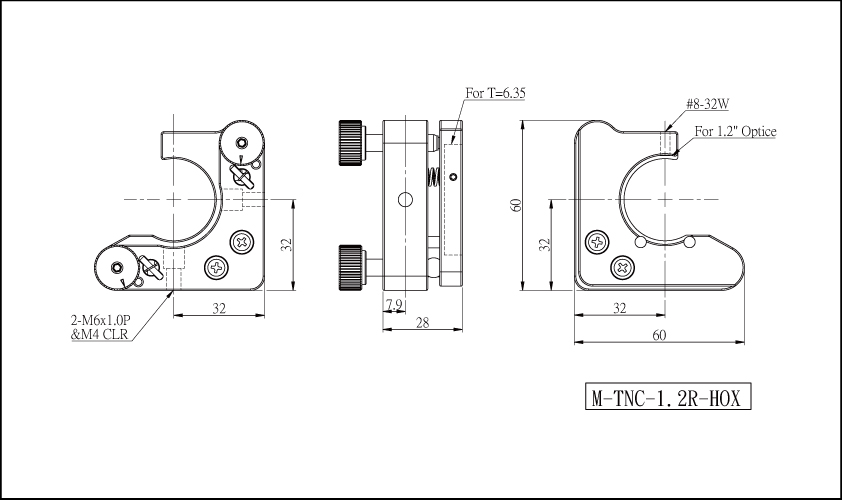

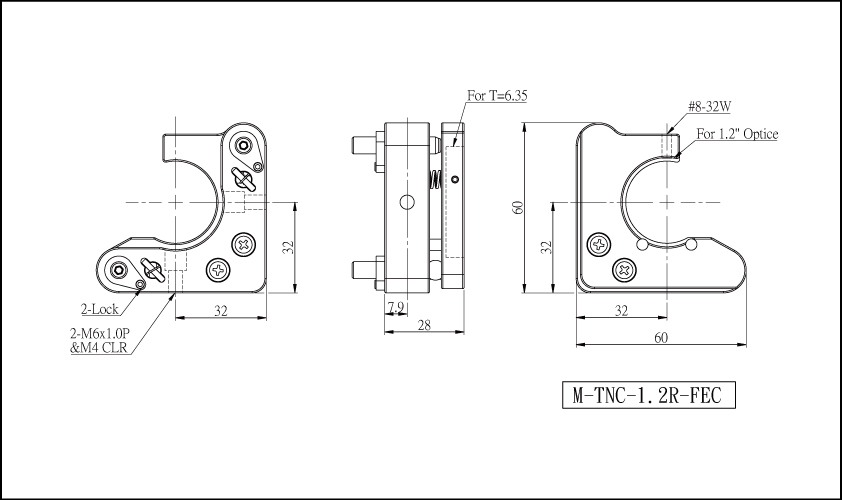

規格圖面 2D-Drawing



2軸高穩定1.2吋無邊框型鏡架

TNC-1.2-series

高穩定度 碟型彈簧 無邊框

• TNC鏡架除了常見的拉伸型彈簧結構外,還增加了碟型彈簧結構,藉由碟型彈簧之彈簧型變小彈力大的優點,使鏡架能夠承受更重的光學元件,為了避免碟型彈簧錯位造成的彈力變化,我們將碟型彈簧的結構改良了,可以避免碟型彈簧錯位造成的不穩定情形。鏡片放置板100度缺口式的設計,可以避免光路調整時潛在的阻擋。

• 可用M4有頭螺絲或M6止付螺絲與其他機械結構結合

相關產品 Related Products
90度摺疊安裝座




型號 / 敘述 交期 單價 數量. 購物車
M-TNC-1.2R-HOX

20毫米雙軸無邊框型鏡架/右手布局/高穩定

In stock
NT$2730
M-TNC-1.2L-HOX

20毫米雙軸無邊框型鏡架/左手布局/高穩定

In stock
NT$2730
M-TNC-1.2R-HOC

20毫米雙軸無邊框型鏡架/右手布局/高穩定/鎖定

In stock
NT$3130
M-TNC-1.2L-HOC

20毫米雙軸無邊框型鏡架/左手布局/高穩定/鎖定

In stock
NT$3130
M-TNC-1.2R-FEC

20毫米雙軸無邊框型鏡架/右手布局/高穩定/鎖定/127TPI

In stock
NT$3400
M-TNC-1.2L-FEC

20毫米雙軸無邊框型鏡架/左手布局/高穩定/鎖定/127TPI

In stock
NT$3400
