產品規格表
 • 鏡片尺寸 : Ø 25.4mm
 • 調整螺絲 : 100TPI(0.25mm) / 127TPI(0.2mm)
 • 調整範圍 : ±3度
 • HOX 螺絲每圈解析度 : 0.4度
 • FEC 螺絲每圈解析度 : 0.3度
 • 調整方向 : θxθy
 • 鎖定功能 : 可選擇

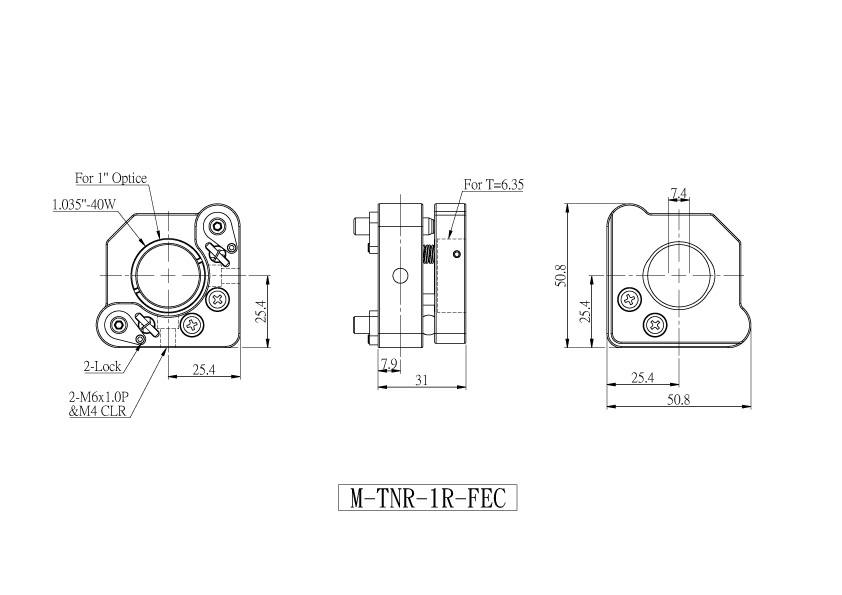

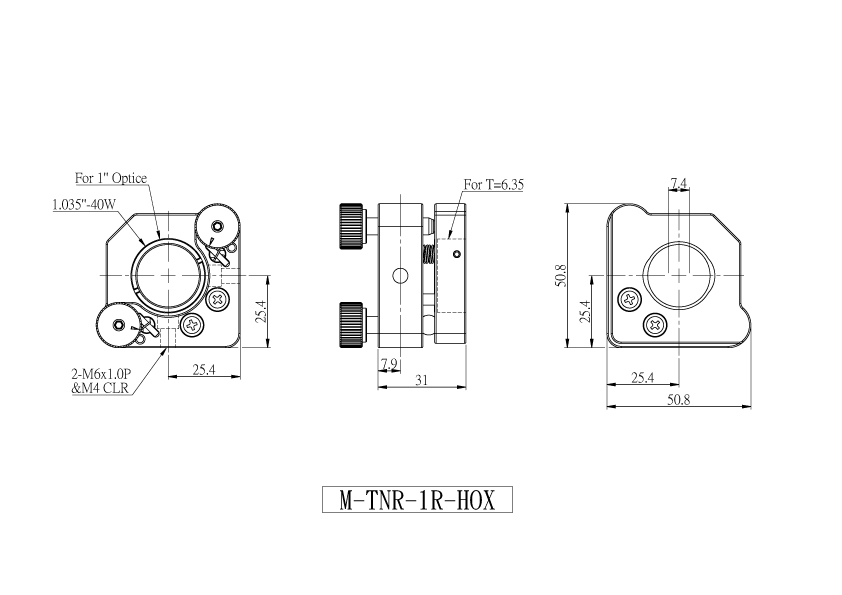

規格圖面


2軸1吋牙環固定鏡架

TNR-1-series

高穩定 碟型彈簧 後置鏡架 100TPI 127TPI

 • TNR鏡架除了常見的拉伸型彈簧結構外還增加了碟型彈簧結構,藉由碟型彈簧彈簧型變小彈力大的優點,使鏡架能夠承受更重的光學元件,為了避免碟型彈簧錯位造成的彈力的變化,我們改良了碟型彈簧的結構,可以提升TNR鏡架整體的穩定性。

• 每一組TNR鏡架都能夠以左手方向與右手方向安裝,從後置置入鏡片的設計可以確保光學元件再次裝入具有高度的重複性。

• 可用M4有頭螺絲或M6止付螺絲與其他機械結構結合



相關產品







型號 / 敘述 交期 單價 數量. 購物車
M-TNR-1R-HOX

1.0英吋雙軸牙環固定鏡架

In stock
NT$3200
M-TNR-1R-FEC

1.0英吋雙軸牙環固定鏡架/鎖定/127牙

In stock
NT$4200
