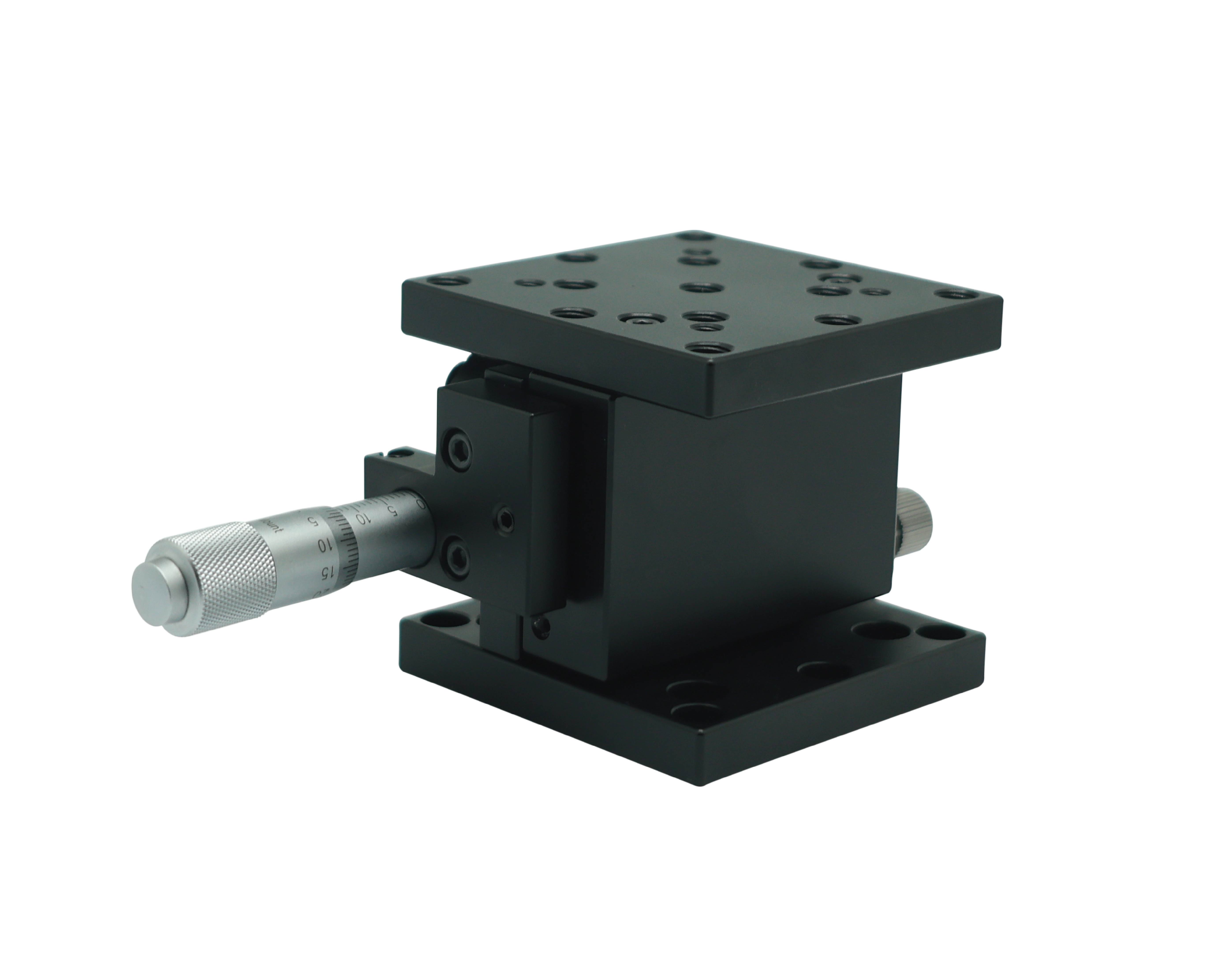

Z轴平台 VTS-series

• VTS 系列Z轴调整平台使用交叉滚子轴承设计，可让Z轴在平面移动时有良好的稳定度与平行度，每个Z轴平台皆配有分厘卡，每转可提供良好的高度调整。

• VTS-1 的台面尺寸为50mmx64mm，上面具有4个M4 x 0.7螺纹孔及5个M6x1P螺纹孔可供元件使用，因利用斜面来进行高度的调整，VTS-1的斜面长度与Z轴高度比例为2:1，使得解析度可达到5微米。

• VTS-3、VTS-4、VTS-5则是利用杠杆原理，在水平方向调整分厘卡时能控制Z轴平面的上下移动。

• VTS-3 台面尺寸为60mmx60mm，上方附有13个M6x1P螺纹孔可供元件使用，同时还附有锁定旋钮，能精准确实地将台面动作锁定，以达成更高的稳定性。

• VTS-4 台面尺寸为60mmx60mm，上方附有8个M4 x 0.7螺纹孔及6个M6x1P螺纹孔，中心则有M16x1P孔，此平台设计具有可锁定的水平调节和垂直升降。

• VTS-5 台面尺寸为42mmx42mm，上方附有12个M4 x 0.7螺纹孔及4个M2x.0.4P螺纹孔，同时还具有可锁定的水平调节和垂直升降，为匠星Z轴平台里面最精密紧凑的设计。
